DC-AC逆變器電路使用的MOS管，6款場效應管詳細參數數據呈現！
DC-AC逆變器電路使用的MOS管，6款場效應管詳細參數數據呈現！
文章作者：飛虹電子
瀏覽量：10332
類型：行業資訊
日期：2022-03-25 10:23:17
分享：
DC-AC逆變器電路推薦使用的MOS管合集，都有哪些MOS管是能使用的呢？
由于其具有開關頻率固定、輸出電壓只含有固定頻率的高次諧波分量、濾波器設計簡單等一系列優點，SPWM技術已成為目前應用最為廣泛的逆變用PWM技術。對于最新使用的技術，究竟需要怎么的MOS管才能更好的讓電路運行好呢？
相信以上問題在電子工程師開發都會遇到，今天飛虹電子整理一份2022年最新的DC-AC逆變器電路可使用的國產MOS管合集，供廣大電子工程師參考。
目前國產MOS管中，最新可應用于DC-AC逆變器電路的場效應管型號為：FHP200N4F3A、FHP170N8F3A、FHP200N6F3A、FHP100N8F6A、FHP60N1F10A、FHP110N8F5B，以上6款產品都是可以應用于DC-AC逆變器電路中的。
最終如何選擇對應每一款DC-AC逆變器呢？這當然是需要結合MOS管的實際參數數據，以及實測的情況：
1、FHP200N4F3A場效應管：
具有200A、40V的電流、電壓， RDS(on) = 3.1mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N4F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：40V。
2、FHP170N8F3A場效應管：
最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為185A，在TC=25℃（Package Limited）下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為117.2A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻（typ）：VGS=10V則為2.95mΩ；反向傳輸電容：97pF。

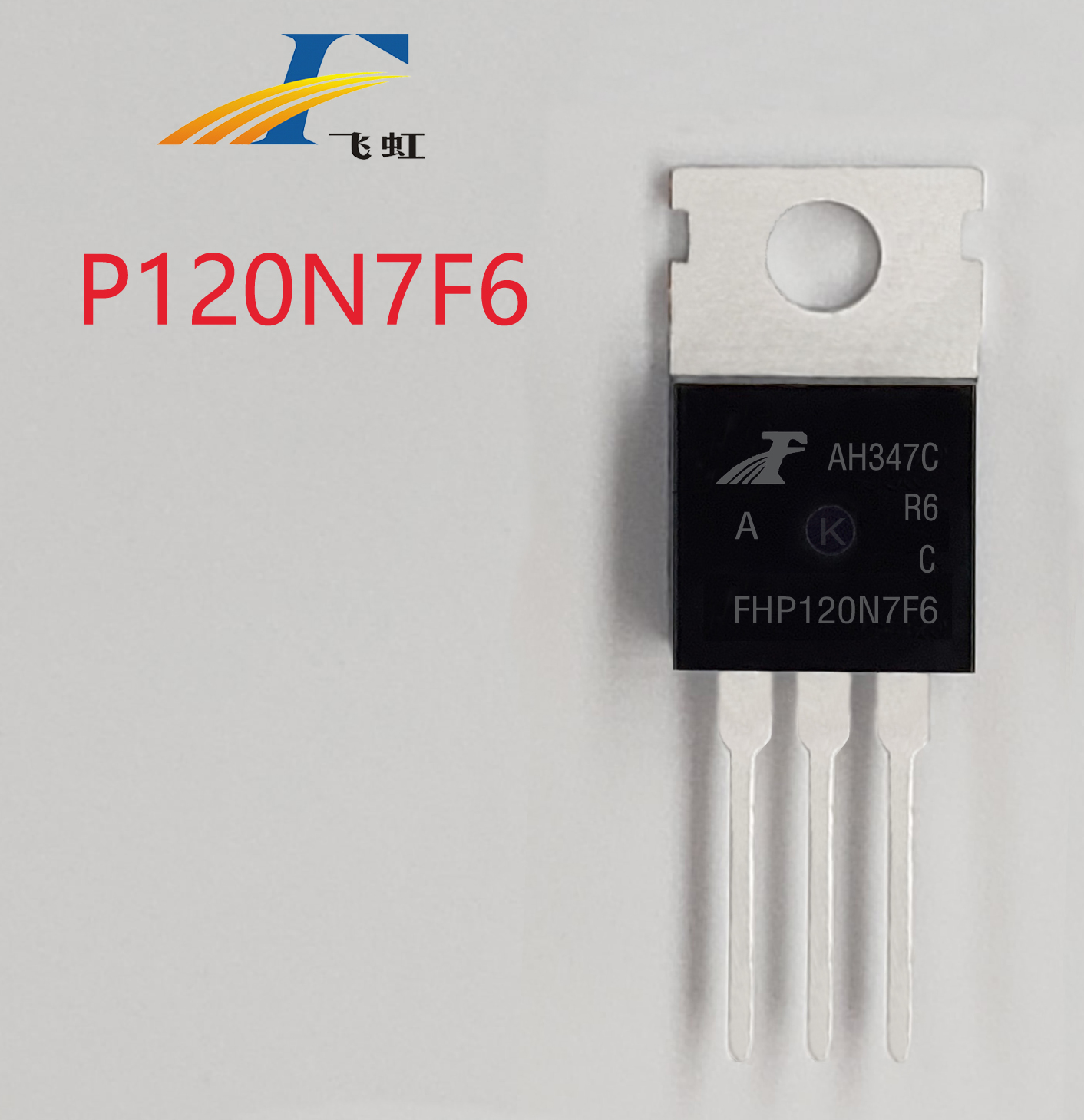

3、FHP120N7F6A場效應管：
最高漏極－源極直流電壓為70V，在TC=25℃下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為80A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻（typ）：VGS=10V則為5.4mΩ；反向傳輸電容：24pF。
4、FHP100N8F6A場效應管：
100N8F6A場效應管的最高漏極－源極直流電壓為85V，DC-AC逆變器電路用mos管在TC=25℃（Silicon Limited）下，其連續漏極電流為120A，在TC=25℃（Package Limited）下，其連續漏極電流為80A，在TC=125℃下，其連續漏極電流為56A。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻（typ）：VGS=10V則為5.3mΩ；反向傳輸電容：18pF。

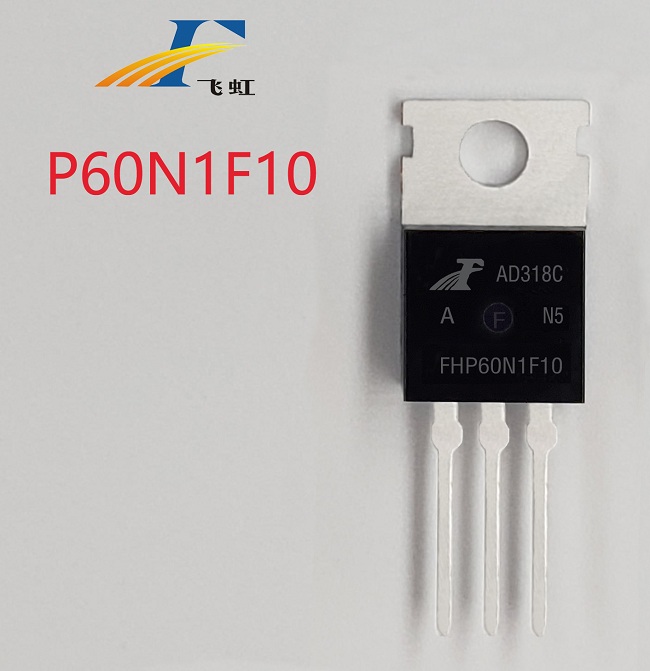

5、FHP60N1F10A場效應管：
FHP60N1F10A具有60A、100V， RDS(on) = 12mΩ(max) @VGS =±20 V，具備100% EAS測試，100% Rg測試，DC-AC逆變器用mos管100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP60N1F10A的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：60A；BVdss（V）：100V。

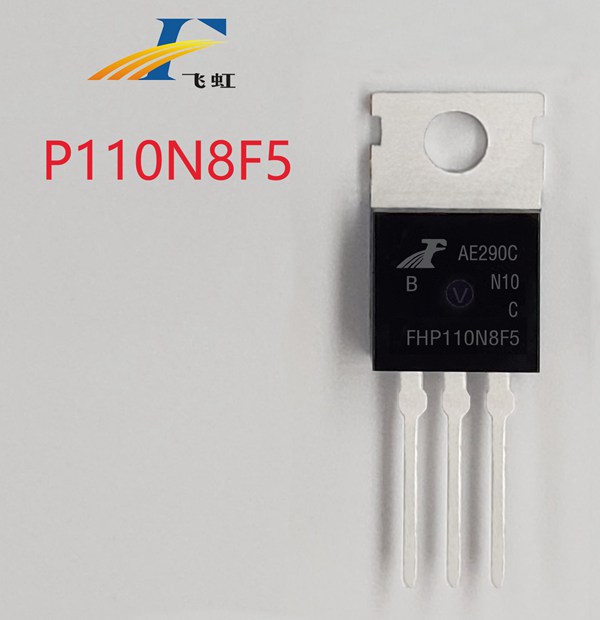

6、FHP110N8F5B場效應管：
其產品參數：具有147A電流、85V電壓， RDS(on) = 5.5mΩ(max)，DC-AC逆變器電路用mos管最高柵源電壓 @VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，鋰電池用MOS管并擁有極低輸入電容的特點。
FHP110N8F5B的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。
以上核心數據均通過實際進行測試得出，具體在DC-AC逆變器中的使用，建議開發工程師進一步取樣測試。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子是優質的MOS管研發團隊，過程中會有專業的產品工程師與廠家共同維護研發，讓企業產品能夠得到最優的保障。
選擇可替代DC-AC逆變器電路的型號參數場效應管，飛虹半導體為國內的電子產品廠家提供優質產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
